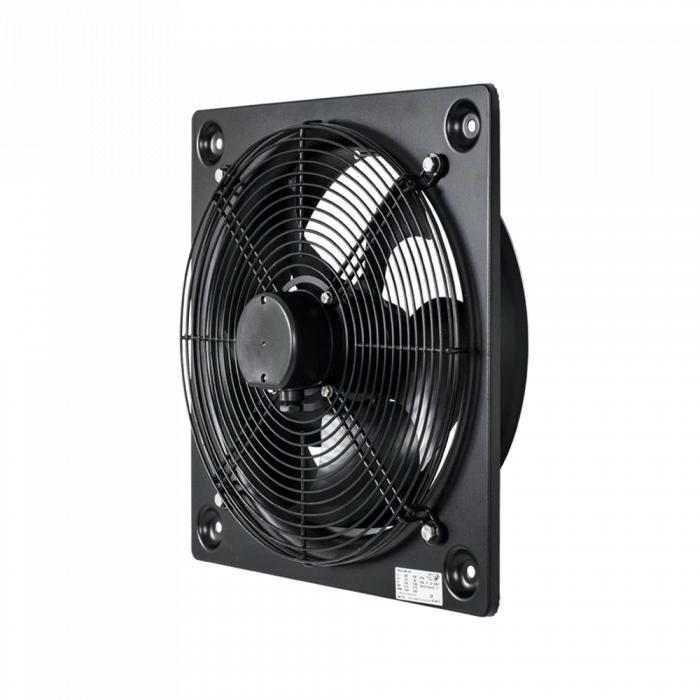

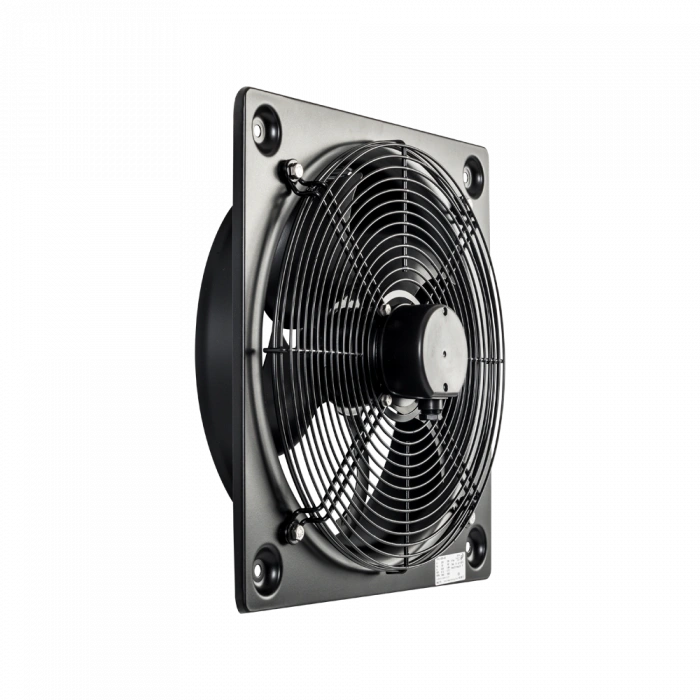

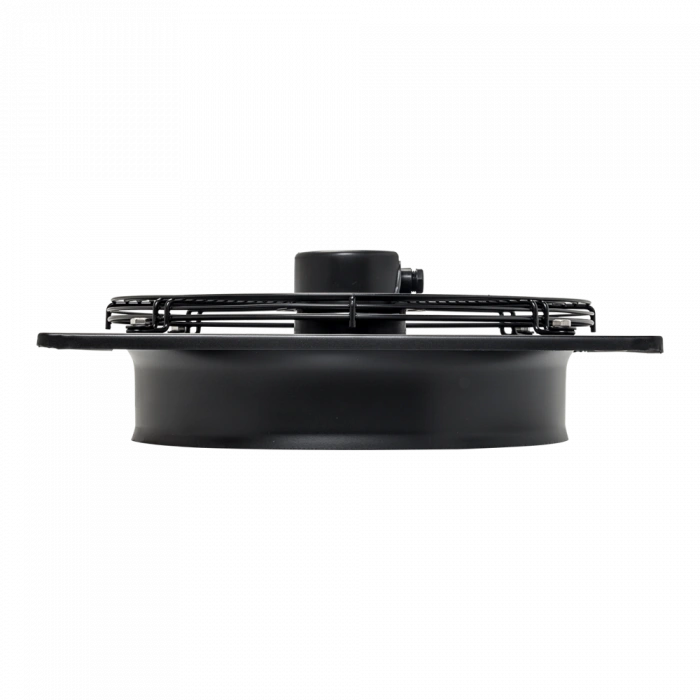

HXTR Serisi HXTR/6-710

HXTR serisi duvar tipi aksiyel fanların dış çerçevesi korozyona karşıkorumalı siyah epoksi-polyester boya ile boyanmış yüksek kalite galvanizçelikten üretilmiştir. Galvaniz çelik sacdan üretilen kanatları ise siyahpolyester boyalıdır ve orak formundadır. Motor ve fan pervanesi ana gövdeyeçelik taşıyıcılarla bağlıdır. Emiş tarafında koruyucu tel kafes bulunanfanların 2.870 – 15.710 m³/h arasında debi değeri ve Ø355 – 710 mm arasında çapseçenekleri sunan 9 farklı modeli bulunmaktadır.

Çalışma sıcaklığı

40°C,45°C, 50°C, 60°C, 65°C veya 70°C hava sıcaklığına kadar çalışmaya uygunmodelleri mevcuttur.

Motor

HXTR(250 den 355 e)modelleri: Class F yalıtımlı IP44 korumalıdır. HXTR (400 den 800e)modelleri: Class F yalıtımlı IP54 korumalıdır. Modele bağlı olarak 2, 4, 6, 8veya 12 kutuplu motor seçenekleri mevcuttur. Trifaze motorlar frekansinvertörüne uygundur.

Elektrik girişi

trifaze400V-50Hz

Kompakt tasarım

İncetasarım gürültü üretimini düşürürken hava akış performansını da en uygun durumagetirir. Monofaze motorlarda kondansatör elektrik bağlantı kutusunun içindedir.

Korozyon direnci

Montajplakası, motor taşıyıcıları ve koruyucu tel kafesler kataforize primer üzerinesiyah polyester boyalıdır. Bağlantı vidaları paslanmaz çeliktendir.

Yüksek verimli "Orak kanatlı” rotor

Endüşük ses seviyesinde en yüksek verimi sağlamak üzere tasarlanmıştır. ISO 1940standartlarında dinamik olarak dengelenmiştir. Model 355 e kadar çelik, diğermodeller alüminyum levhadan preslenerek üretilmiştir.

Ürünözellikleri hakkında daha detaylı bilgi edinmek, ölçülerinigörmek ve teknik dokümanını indirmek için;

HXTR serisini kurumsal sitemizde inceleyin
